CYW系列不銹鋼差壓表是進口產品國產化產品。主要用于石化、電力等企業的差壓測量。如離心機、壓縮機潤滑系統及過濾器的差壓測量，具有抗過載能力強，維修性能好，可靠性高等特點。
儀表結構全部采用不銹鋼，其中測量、導壓系統采用奧氏體不銹鋼制成。儀表結構設計合理、工藝、體積小、重量輕、穩定性好、壽命長。儀表接頭的連接形式有平行式(可直接與三閥組聯接)和斜式兩種，能適應不同用戶的配套安裝。
主要技術參數
1、差壓的測量范圍、公稱工作壓力、度等級及接頭螺紋尺寸：
差壓的測量范圍
|
公稱工作壓力
|
度等級
|
接頭螺紋尺寸
|
0～10
0～16
0～25
0～40
0～60
0～100
|
Kpa
|
60
100
160
250
400
600
|
Kpa
|
±2.5％
|
M20×1.5
1／2NPT
|
0～0.16
0～0.25
0～0.40
0～0.60
0～1
0～1.6
0～2.5
|
Mpa
|
1
1.6
2.5
4
6
10
10
|
Mpa
|
|
2、導壓系統及外殼等材質
零件名稱
|
材質牌號(代號)
|
接頭、導管
|
0Crl7Nil2Mo2(316)
|
波紋管
|
00Crl7Nil4Mo2(316L)
|
表殼、表蓋、表環
|
0Crl8Ni9(304)
|

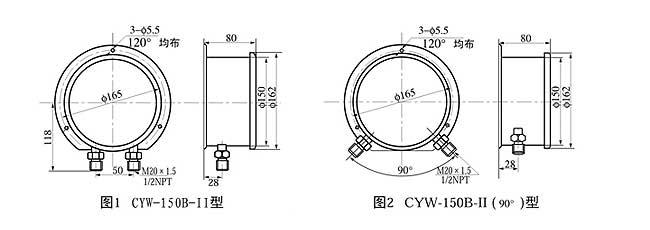

3、型號及外形尺寸：見圖1、圖2、圖3
4、使用環境溫度：-40～70℃
5、抗工作環境振動：V.H.3級
6、重量：約1.5kg
7、儀表外殼防護等級：IP54
8、性能符合企業標準Q/YXBM831—1997《不銹鋼差壓表》

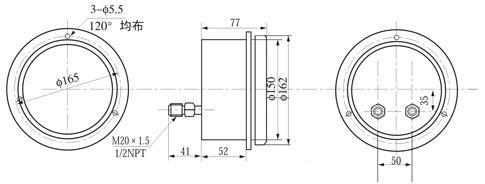

圖3 CYW-150B-Ⅲ型
結構原理
儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”宇型支架兩側的對稱位置上?！肮ぁ弊中椭Ъ艿纳舷聝啥朔謩e為活動端和固定端，中間由彈簧片相連接：兩只波紋管呈平行狀態，分別用導管與表殼上高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
儀表的工作原理：基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生撓度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。
當施加不同壓力(一般高壓端高于低壓端)時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。
使用須知
- 儀表應垂直安裝于與測量點保持同一水平的位置上，否則須酌情計入由液壓差引起的附加誤差。
2、儀表接頭上標有“H”的為高壓端，標有“L”的為低壓端。
3、儀表在測量差壓時，其差壓值可使用到標度范圍上限值的75％以內，系統的靜壓值應不超過儀表規定的靜壓值。

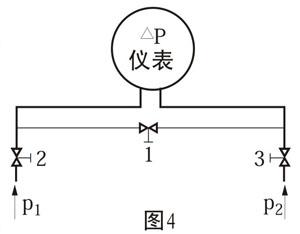

4、按圖4所示，安裝時應在儀表的高、低壓輸入口前設置平衡(安全)閥(閥1)，并應處于開啟位置，待閥2、閥3全部開啟后再將平衡閥關閉。
5、儀表在使用前應仔細核實被測介質對其產生的侵蝕程度，以免使波紋管導致早期腐蝕損壞。
6、儀表在定期維修時，如必須開啟表蓋時，宜借助專用工具進行。
7、儀表在受溫度變化而引起示值誤差增大并直接影響測量的準確性時，可剪去殼上護塞凸臺。
購買壓力表提供壓力表技術參數如下：
1.【壓力表使用】2.【壓力表量程】3.【壓力表直徑】4.【壓力表精度】5.【壓力表連接螺紋】6.【壓力表型號】7. 【差壓范圍】8. 【靜壓】
對有特殊要求，如表殼內充液體或其它要求時可協商解決。
注：可為用戶定制三閥組
如有問題可以聯系賽萊迪儀表技術部電話0510-85886598
|
